Trạm Biến Áp 1000KVA

Trạm biến áp 3 pha hạ thế kiểu lắp nền

Trạm điện 3 pha hạ thế là loại trạm mà máy biến thế 3 pha hạ thế được đặt trên nền bê tông gia cố theo thiết kế với những quy cách phù hợp với từng công suất máy biến áp. Trạm điện được bao quanh bởi lưới thép B40 có kích thước Ngang – Rộng – Cao phù hợp theo tiêu chuẩn điện lực.

Ngoài máy biến áp hạ thế được lắp trên nền bê tông thì các loại biến áp hạ thế (như tủ MCCB tổng, tủ bù công suất) cũng được lắp trên nền bên trong loại tủ điện dạng tole sơn tĩnh điện hoặc tủ nhựa composite được thiết kế phù hợp nhất.

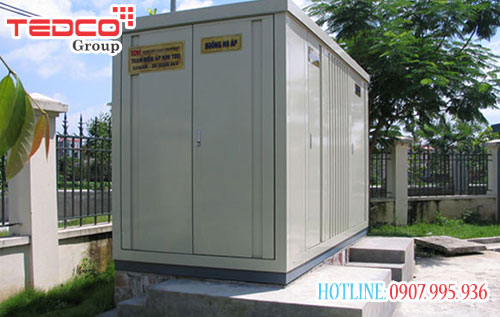

Trạm biến áp 1000 KVA

Riêng phần đường dây cáp trung thế ngầm hoặc nối cùng một số thiết bị đóng cắt trung thế và phụ kiện được lắp trên cột điện bê tông cạnh máy biến áp.

Trạm biến áp kiểu nền có cấu tạo đơn giản, chắc chắn tuyệt đối, dễ dàng lắp đặt và bảo trì được sử dụng hầu hết trong các khu công nghiệp, nhà máy sản xuất. Tùy theo công suất sử dụng trạm nền sẽ được thiết kế sao cho phù hợp.

Giá lắp trạm biến áp hạ thế 1000KVA kiểu trạm nền (dự toán cơ bản - 745.000.000 VNĐ)

Phần Đường Dây Trung Thế	Phần Trạm Biến Thế 1000kVA
Trụ BTLT đội line 14m – 1100Kgf	Máy biến áp 1000kVA , 15-22/0,4kV theo tiêu chuẩn Điện Lực
Trụ dẫn tuyến BTLT 12m 540Kgf	Bộ đo đếm trung thế (ĐL cấp)
Đổ bê tông móng trụ ghép	Cáp tín hiệu đo đếm 4x6.0 mm²
Nền trạm, lưới rào (CĐT xây dựng)	Tủ điện kế theo tiêu chuẩn Điện Lực
Đà sắt L75x75x8 dài 2,4m	ACB tổng 1600A + Vỏ tủ điện sơn tĩnh điện
Thanh chống đà	Cáp xuất hạ thế 3Cx300mm²
FCO 100A-24kV + Giá đỡ +nắp chụp cách điện	Cosse đồng 300mm+ nắp chụp đầu cosse
LA 18kA+ giá đỡ + nắp chụp cách điện	Cáp đồng trần 25mm²
Chuỗi treo Polymer 24kV	Ống PVC D114
Sứ đứng 24kV + Ty + dây buộc sứ	Vật tư phụ
Kẹp quai + Hotline clamp 2/0 + Nắp chụp cách điện
Uclevis+sứ ống chỉ (bộ đỡ dây trung hòa)
Giáp níu cho cỡ dây
Cáp đồng bọc 24kV - 50mm²
Cáp đồng trần 25mm²
Cọc tiếp địa mạ đồng 16x2400mm
Thuốc hàn Cadwell
Kẹp dừng dây trung hòa
Vật tư phụ, bulong, cùm các loại
